Trotec Autres Appareils De Mesure 3110008205 Correlateur LD20HC

Corrélateur Trotec 3110008205 LD20HC

La corrélation est une méthode assistée par ordinateur qui permet de localiser les fuites avec une grande précision.

Beschrijving

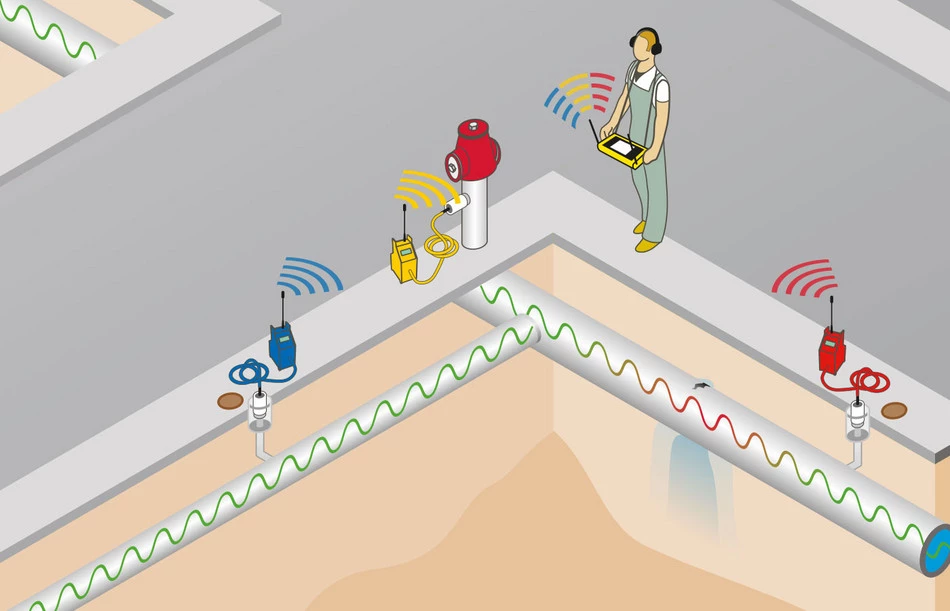

• Chaque fuite donne lieu à un son qui se propage dans la conduite et est transmis aux bouches d’incendie, aux raccords ou aux robinets-vannes.
• Le son est étalé par l’enregistrement de signaux très sensibles sur un maximum de trois points de mesure de contact et transmis au corrélateur via l’émetteur radio LD.
• Le LD20HC calcule la position exacte de la fuite à partir de la différence de temps de ces signaux, en tenant compte du matériau, du diamètre du tuyau et de la longueur du trajet de mesure.
• Bien qu’il soit difficile de localiser les fuites à l’aide d’autres méthodes électroacoustiques – en particulier dans le cas de longues canalisations – en raison de facteurs perturbateurs tels que les conditions météorologiques, la profondeur de la canalisation ou un niveau élevé de bruit de fond, la corrélation permet souvent de localiser une fuite sans difficulté, même dans ces cas.
• Le LD20HC combine une ingénierie de haute qualité « made in Germany » avec la technologie la plus récente pour la détection de fuites dans les canalisations ou les réseaux d’eau potable et est donc recommandé comme Livrasion standard optimal pour les fournisseurs d’eau et les prestataires de services de métrologie.
• Aux points de fuite, l’eau sous pression s’échappe et génère un son d’écoulement qui se propage dans les tuyaux dans les deux sens et est détecté par des capteurs très sensibles qui peuvent être installés à des points accessibles tels que des bouches d’incendie ou des vannes.
• Comme le type de conduite d’eau influence toujours la propagation du son, le LD20HC peut spécifier le matériau et le diamètre de toutes les conduites et examiner jusqu’à 20 sections de conduite en un seul processus de mesure.
• Le signal enregistré est amplifié et transmis sans fil au corrélateur, ce qui permet d’appliquer 256 filtres librement sélectionnables au signal.

Peut également être utilisé pour les fuites acoustiques et la localisation des tuyaux.

• Le LD20HC peut également être connecté à divers microphones de sonorisation, qu’ils soient installés dans une structure ou sur pied, à des fins d’écoute.
• Par exemple, un microphone combiné au sol peut être utilisé pour vérifier la fuite déterminée par corrélation, mais toute autre localisation acoustique de la fuite et de la canalisation peut également être effectuée.
• Grâce à la fonction intelligente en instance de brevet, vous pouvez voir ce qui est important directement sur l’écran : les fuites potentielles sont indiquées par un indicateur en forme de barre et la fuite est à son niveau le plus élevé
• Il n’y a pas de moyen plus rapide ou plus facile de localiser les fuites de manière acoustique !

Voordelen in de praktijk

• Dispositif combiné de mesure de corrélation et de détection de fuites acoustiques

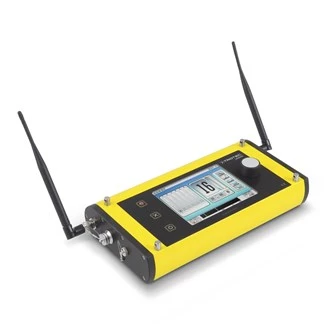

• Une technologie de mesure avancée avec un processeur 6 cœurs ultra rapide dans un boîtier en aluminium robuste.
• Corrélation à trois points 64 bits
• Analyse de fréquence (FFT)
• Le matériau et le diamètre des sections de tuyau à mesurer peuvent être spécifiés.
• Mesure par corrélation, permettant de gagner du temps, de jusqu’à 20 sections de pipeline dans une seule section de mesure.
• Fonction intelligente innovante pour une détection encore plus rapide des points acoustiques (brevet en cours)
• Guide opérateur convivial avec écran tactile à deux boutons
• Enregistrement sonore très sensible et émetteur radio puissant – amplification de plus de 60 000 fois
• Connexion pour les microphones de structure et de sol

Technische specificaties

• Modes de fonctionnement : localisation des fuites par corrélation (automatique, manuelle) ; détection des fuites acoustiques (F
• Fonctions de la mesure et de l’appareil : réglage automatique du filtre, gain automatique, mémoire préréglée pour les réglages manuels du filtre, protection contre la surcharge du niveau sonore.
• Résolution de la mesure (corrélation) 5 cm à une distance de mesure de 100 m
• Résolution de mesure (détection de fuites acoustiques) : 0-99 chiffres (équivalent à dB)
• Fonctionnement : soit par écran tactile, soit par boutons et cadrans.
• Acquisition : 120dB avec un faible niveau de bruit
• Impédance d’entrée : 1 MOhm
• Filtres : 256 filtres passe-haut et passe-bas
• Spectre de fréquence : 0 – 5 000 Hz (corrélation) ; 0 – 4 000 Hz (détection de fuites acoustiques)
• Affichage : écran LCD couleur (5,7 pouces) avec rétro-éclairage
• Surveillance de la batterie via un microcontrôleur
• Impédance de sortie :
• Alimentation : batterie Ni-MH intégrée, 8500 mAh
• Durée de fonctionnement : plus de 10 heures en utilisation continue avec un seul cycle de charge
• Mémoire : jusqu’à 100 mesures par mode de fonctionnement
• Connexions : 2 connecteurs d’antenne SMA, connecteur de capteur à baïonnette (IP65), prise de charge à 4 broches avec couvercle (IP65), connecteur de casque à 3 broches avec couvercle (IP65), connecteur de câble USB avec couvercle (IP65)
• Langues du menu : allemand, anglais, français, italien, portugais, polonais, suédois, russe, turc, croate, slovène, slovaque, chinois
• Degré de protection : IP65
• Boîtier : aluminium, revêtement par poudre
• Dimensions (L x l x H) : 380 x 155 x 67 mm
• Poids : 2 300 g

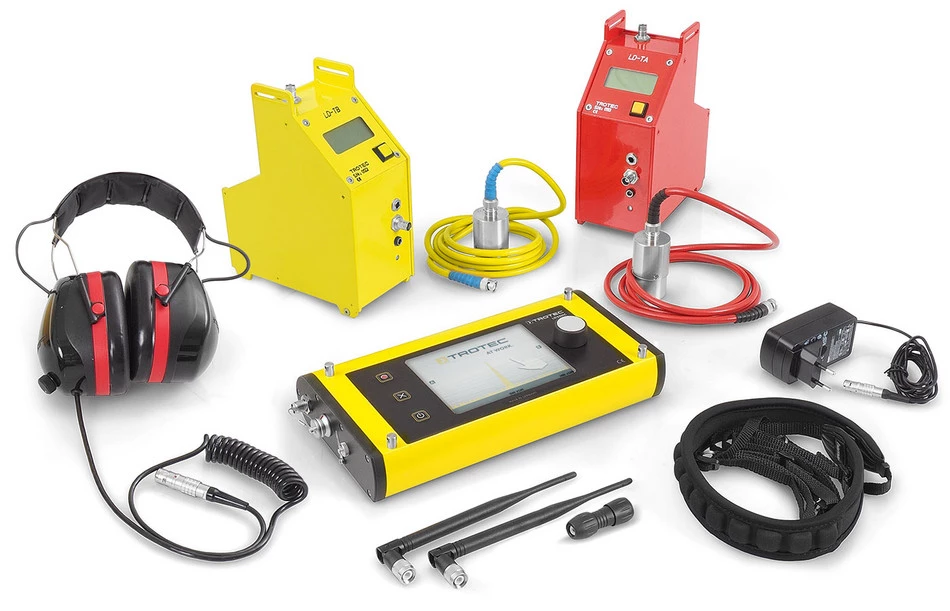

Leveringsomvang

• Corrélateur LD20HC avec deux antennes et une sangle de transport
• LD K – casque d’écoute insonorisé
• oplader
• Émetteur LD-TA 1 inclus.
• Enregistrement sonore, couleur rouge
• Émetteur LD-TB 2 inclus.
• Capteur de son, couleur jaune

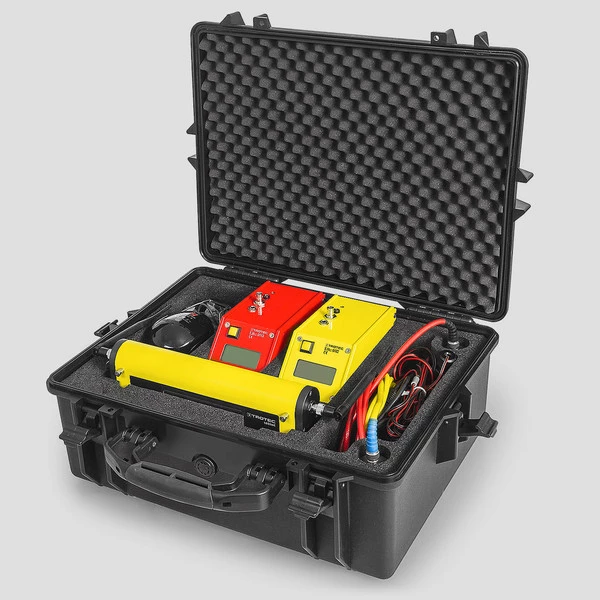

• Mallette de transport pour l’instrument de mesure, LD-TA, LD-TB et les accessoires
